Svi mi se služimo internetom i telefonima, a da li znamo kako uopće infrastruktura funkcionira? Fizički postoje četiri glavne mogućnosti kako se možemo spojiti na internet. To su pomoću mobilnog signala, satelitskog signala, optike i bakrene infrastrukture. Danas ćemo govoriti o bakrenoj infrastrukturi. Prvo se koristila za telefone. Poslije smo počeli koristiti te bakrene žice za prijenos podataka, odnosno, za internet. Ali kako to zapravo funkcionira i kako vi imate uslugu preko svojih bakrenih žica? To uvelike također ovisi i o tome u kojem dijelu svijeta živite. Možda ste imali bakrenu infrastrukturu prije pa ju je zamijenila optička infrastruktura.

Za razliku od mobilnog i satelitskog signala, prijenos podataka kroz bakrene žice je veoma fizički. Da biste dobili pristup internetu, morate žicama spojiti točku A do točke B. Ali započnimo s točkom A. Što je uopće točka A?

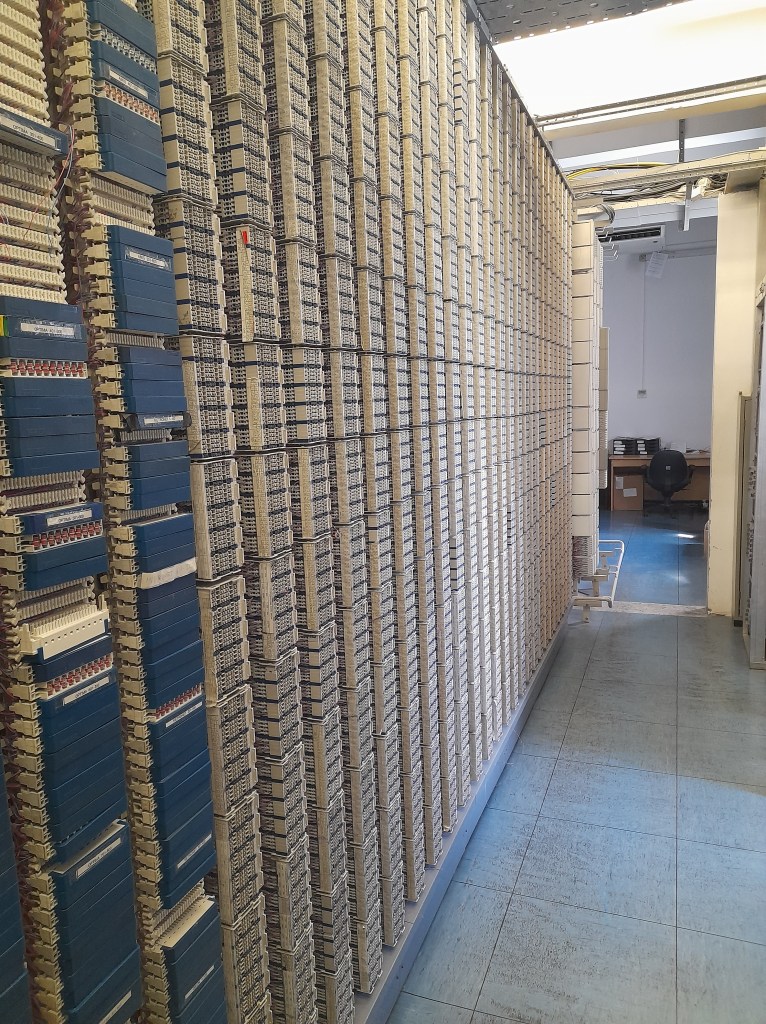

Ona je početak. Početna točka, a u slučaju bakrene infrastrukture, početna točka je centrala (centrala za telekomunikacije). Izgleda ovako:

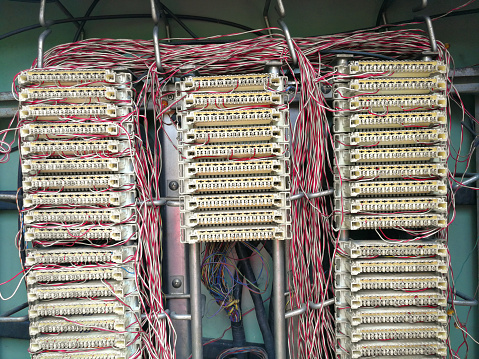

Te centrale su u vlasništvu Telekom grupa koji su poslužitelji interneta i telefonskih usluga. Ne možete imati internet bez poslužitelja. Vrlo često su te centrale pored pošte zato jer već u samim početcima telekomunikacija (što je vrlo vjerojatno bila infrastruktura za telegrame), one su također bile povezane s poštom. Nekada prije ako ste htjeli poslati telegram, otišli biste u poštu. Te centrale su vrlo često unutar zgrada i sličnih objekata, ali također postoje mini-centrale koje su unutar malih kabineta, ormarića, koje imaju svrhu pružanja usluge manjem lokalnom području. Ti kabineti izgledaju ovako:

Unutar tih centrala imamo ‘portove’. Ti portovi su točka A bakrene infrastrukture. Vi dobivate svoju uslugu za telefon i internet upravo putem tih portova. Svaki korisnik ima svoj port, odnosno, svoju poziciju u centrali. Ta pozicija je fiksirana ali može se mijenjati. Fizički su svi ti portovi skoro pa jednaki (postoje bolji i lošiji portovi), tako da vaša pozicija ne igra toliku ulogu. Ono što je bitnije je ono što se nalazi unutar tih portova, ili drugim riječima; vaš poslužitelj mora konfigurirati te portove kako bi oni bili namijenjeni za onu uslugu koju plaćate. Dakle, vaš port mora biti konfiguriran. Npr, sklopili ste ugovor s vašim poslužiteljem da želite telefon, internet i npr. neki paket televizije, i sada vaš poslužitelj mora iskonfigurirati taj port za vas.

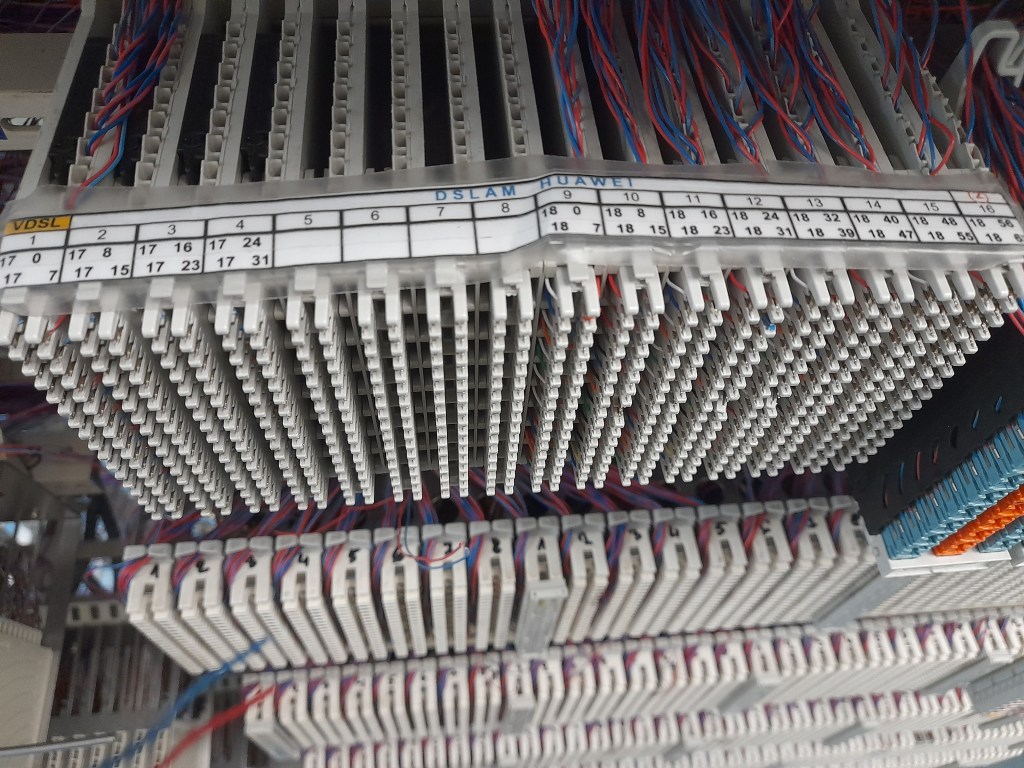

Portovi izgledaju ovako:

Jednom kada smo iskonfigurirali port, onda moramo taj port povezati sa sljedećom pozicijom u centrali. Ta sljedeća pozicija je povezana na podzemni kabel koji ide od centrale prema lokalnim ulicama. Npr, živite u ‘XY ulici’. Sada moramo spojit vaš port sa pozicijom koja predstavlja podzemne kablove koji prolaze kroz ulice. Dakle, sada smo vas s vašeg glavnog porta s kojeg vam je puštena usluga, povezali na podzemni kabel koji ide ispod zemlje, odnosno ispod ulica.

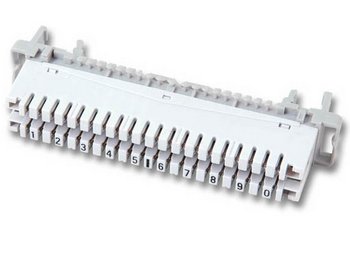

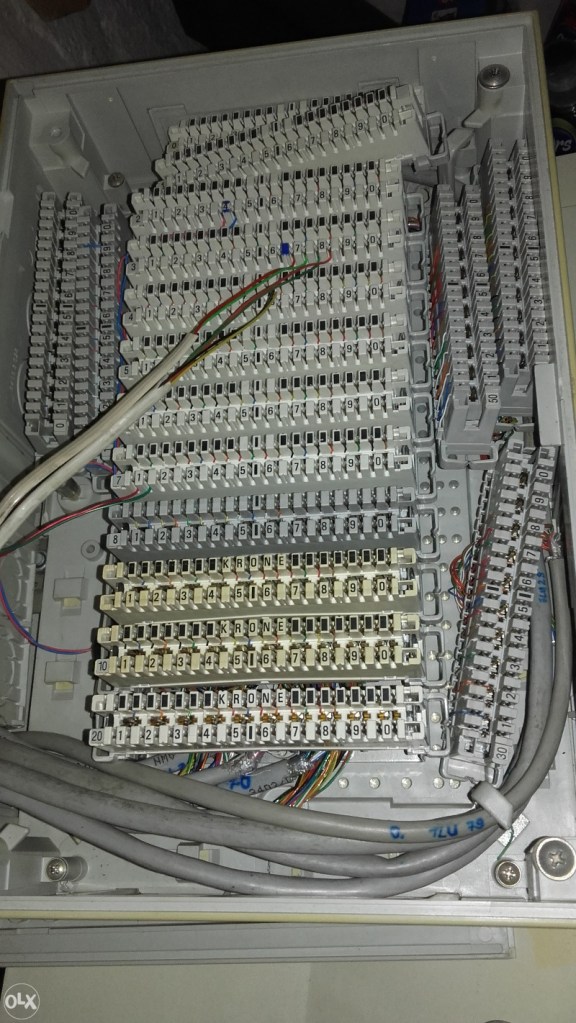

Ako živite u zgradi, onda podzemni kabel ide direktno od centrale do vaše zgrade. Negdje unutar vaše zgrade se nalazi glavna kutija (ormarić) za telefoniju. U tom ormariću imamo parice (par bakrenih žica) koje izlaze iz podzemnog kabla i moramo ih spojiti s kablom koji ide sve do vašeg stana. Recimo npr. da zgrada ima 10 stanova. Svaki od tih stanova ima svoj DSL ili UTP kabel koji ide iz stana do glavnog ormarića za telefoniju u kojem se nalaze podzemni kablovi. Dakle, dvije žice od vašeg UTP kabla moramo spojiti sa dvjema žicama koje su unutar podzemnog kabla. Postoji nekoliko načina kako to možemo učiniti. Najčešće postoji ovakav nekakav sistem:

U vašem stanu imate telefonsku utičnicu. Na tu utičnicu je spojen UTP kabel koji ide do glavnog ormarića.

Od vaše utičnice uvijek možete produžiti vašu liniju s DSL kablom poput ovoga:

I na kraju još samo morate spojiti svoj modem (ruter).

Dakle prođimo još jednom kroz cijeli proces otpočetka. U centralama imamo portove. Preko tih portova dobivate svoju uslugu od svog poslužitelja. Ti portovi su spojeni na podzemne kablove. Podzemni kabel ide kroz cijelo susjedstvo do vaše zgrade. Unutar zgrade imamo ormarić za telefoniju. Iz tog ormarića, podzemni kabel je spojen na kabel koji ide do telefonske utičnice u vašem stanu. Od te utičnice pomoću drugog kabla možete proširiti svoju infrastrukturu kako biste bili u mogućnosti smjestiti modem na mjesto koje vam najviše odgovara.

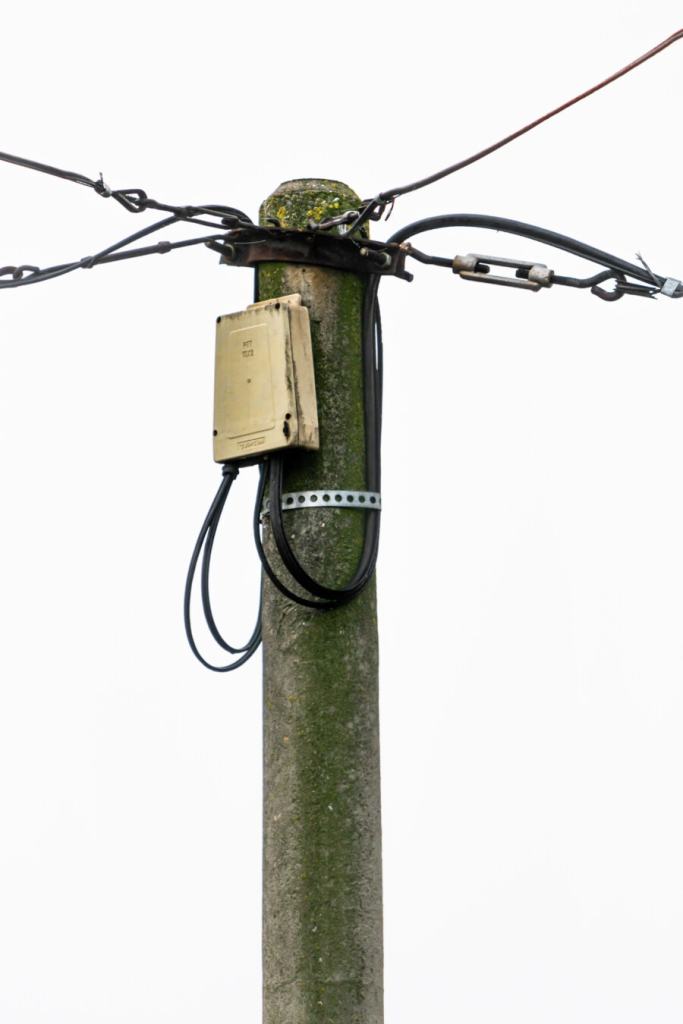

To je opisan slučaj ako živite u zgradi. Ali što ako živite u kući? Sada već postaje malo kompliciranije i teže napraviti da svaki podzemni kabel dolazi do svake kuće. Postoje mnoge kuće i u tim kućama imamo po jedan ili dva stana. Jednostavno nije praktično vući podzemne kablove do svake kuće. Da bismo to pojednostavili, koristimo zračne kablove koji idu preko drvenih ili betonskih uličnih stupova pa sve do kuća. To činimo tako što ćemo podzemni kabel dovući do glavnog drvenog (betonskog) stupa. Taj glavni stup ćemo prepoznati po tome što ima na sebi jednu veću kutiju (ormarić). (baš kao i ormarić za telefoniju u zgradama). Taj ormarić za telefoniju sa bandere može pokriti dvije do tri ulice, ovisi o tome koliko kuća ima u tim ulicama. U tom glavnom ormariću na banderi, podzemni kabel se spaja na zračni kabel. Opet isto, cijelo vrijeme pričamo o paricama (par bakrenih žica). U zračnom kablu također postoji više parica (više parova bakrenih žica). I onda ti zračni kablovi idu s bandere na banderu (također mogu ići i sa kuće na kuću) i onda na kraju dođu do vaše kuće. Onda na tavanu stave malu kutijicu i na nju spoje taj zračni kabel. I onda iz te kutije morate spojiti svoj vlastiti UTP kabel do mjesta gdje želite postaviti telefonsku utičnicu. I opet isti slučaj, možete produljiti taj kabel do mjesta na kojem želite postaviti modem.

Dakle, da još jednom prođemo kroz situaciju ako živite u kući. Portovi iz centrale su spojeni na podzemne kablove koji idu ispod ulica do glavne drvene ili betonske bandere koja je negdje u blizini vaše kuće. Na toj banderi, u glavnom ormariću, podzemni kabel je spojen na zračni kabel. I onda zračni kabel ide preko bandera i kuća dok ne dođe do vaše kuće. U vašoj kući zračni kabel je spojen na malu kutijicu koja je smještena negdje na tavanu, i onda iz te kutijice, vaš kabel ide do telefonske utičnice i onda od te utičnice uvijek možete produžiti svoju liniju do mjesta gdje želite postaviti modem.

Zaključak. Cijela bakrena infrastruktura za telefoniju i internet se sastoji od dvije žice. Od portova u centrali do vašeg modema, cijelo vrijeme koristimo dvije bakrene žice.
